SolidWorks教學 - 螺紋與裝飾螺紋-功能

差別 :

螺紋功能是直接使用設定並製造出3D的螺紋出來，而裝飾螺紋則只是在螺紋範圍內填上螺紋塗料

註 : 之所以會有3D與塗料2種方式的呈現，是攸關到電腦運算的效能，3D在計算上時間會比較慢甚至有可能會當機，而塗料部分則會比3D快上許多也較省資源

裝飾螺紋	螺紋

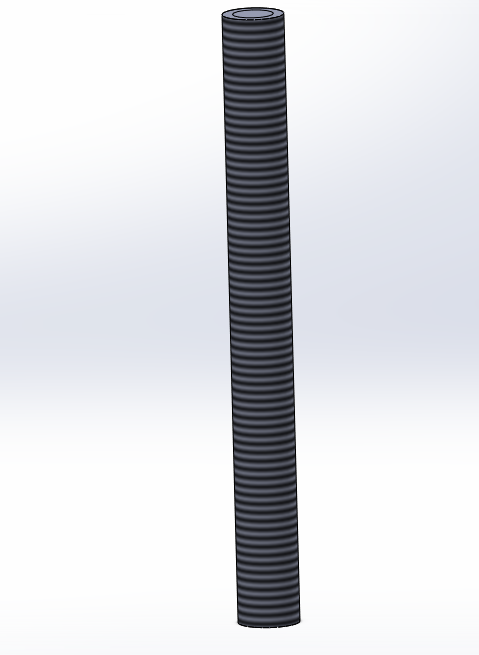

螺紋 :

位置 : 特徵 = > 異型孔精靈 = > 螺紋

使用方式 :

1. 選擇所要用的圓柱邊線

2.設定終止條件 ， 分為三種設定

給定深度	圈數	直到所選項目

3.類型

分為5類

Inch Die

Inch Tap

Metric Die

Metric Tap

SP4xx Bottle

Die 和 Tap 設定之差別

	Tap	Die
解釋	向外伸長螺紋	向內切割螺紋
螺紋方法	伸長螺紋	切割螺紋

裝飾螺紋 :

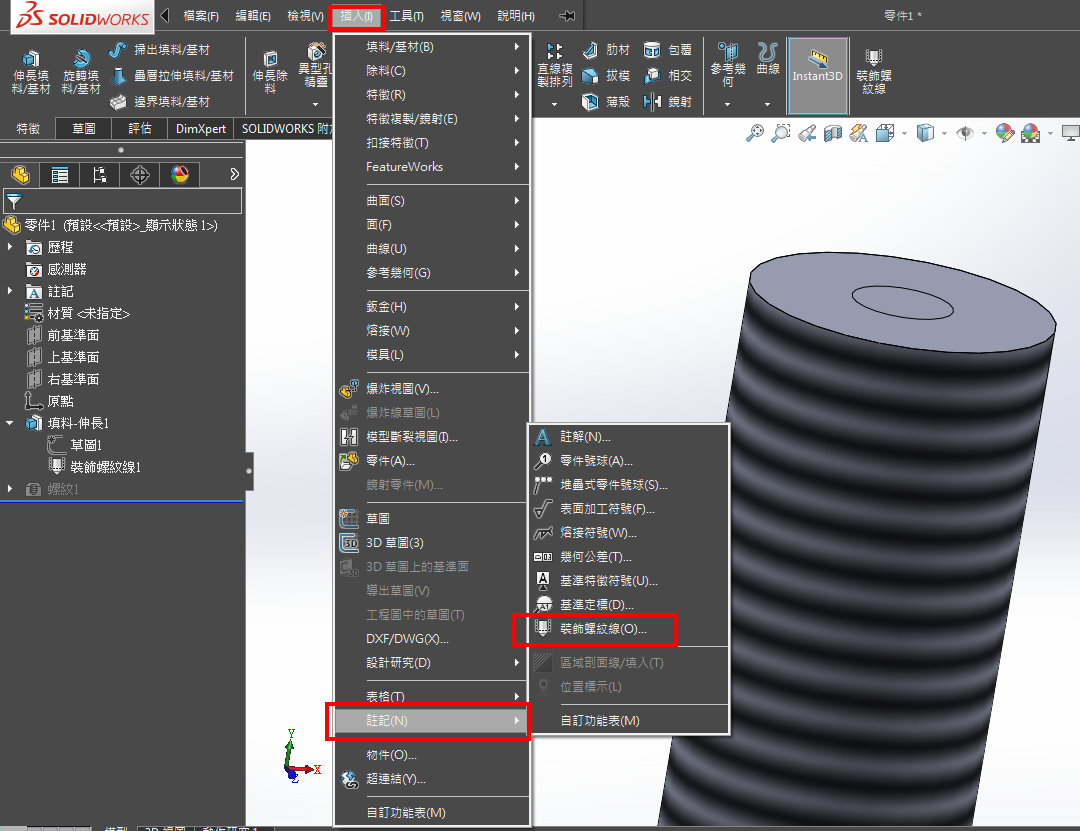

位置 : 插入 = > 記住 = > 裝飾螺紋線

使用方式 :

1. 開啟圖彩裝飾螺紋線(打勾)

設定 = > 文件屬性 = > 尺寸細目 = > 顯示濾器 = > 圖彩裝飾螺紋線

2.設定裝飾螺紋線

以下是， Solidworks教學 - 裝飾螺紋線 – 實用教學 :
https://chenyouren.blogspot.com/2019/03/solidworks.html
