如何將已經設定好的自訂屬性直接套用到檔案中

1.自訂屬性

先教大家開起自訂屬性並查看

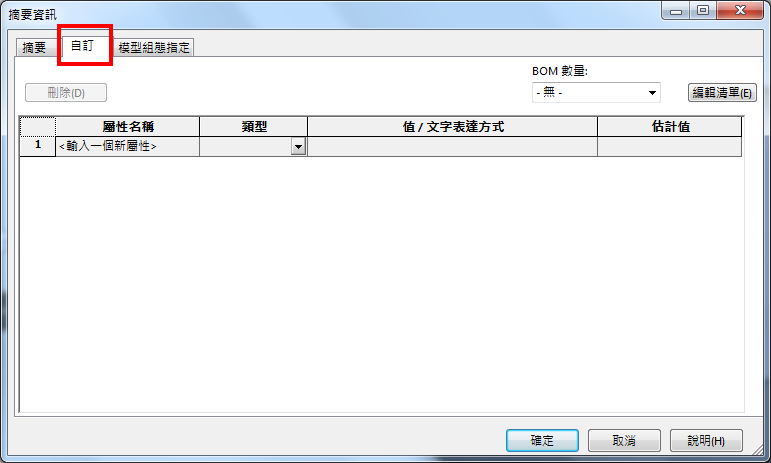

點擊上方自訂屬性按鈕

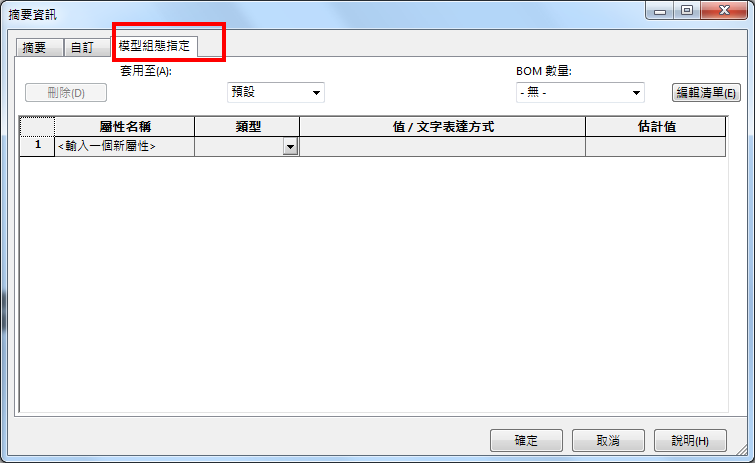

查看自訂及模型組態指定

我們看到自訂屬性及模型組態指定中並未有數值，現在就教大家要如何進行套用

2.屬性標籤產生器

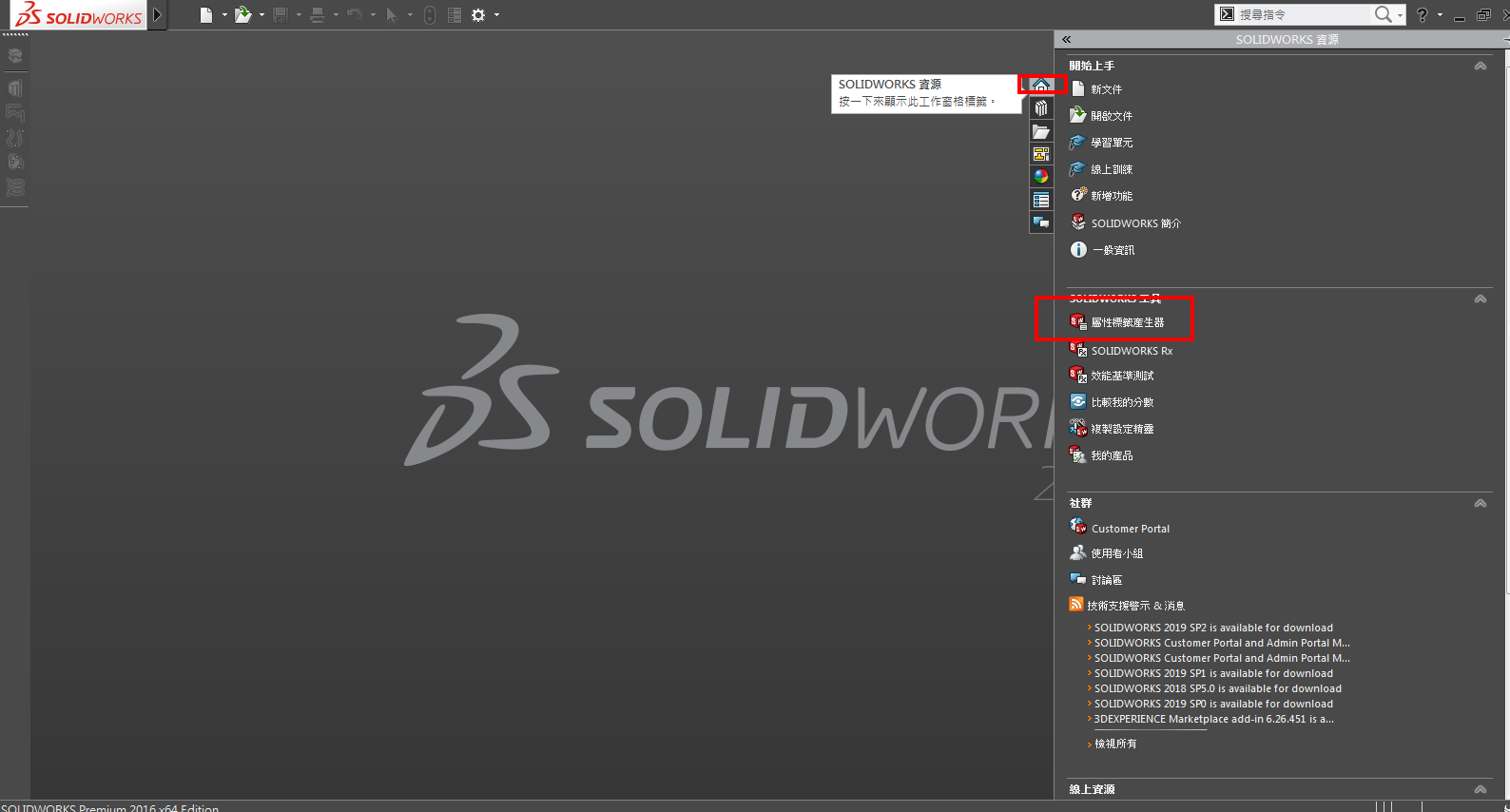

點擊右手邊的Solidworks資源(小房子按鈕) - > 點擊屬性標籤產生器

把右手邊的 ” 文字方塊 ” 放入 ” 群組方塊 “

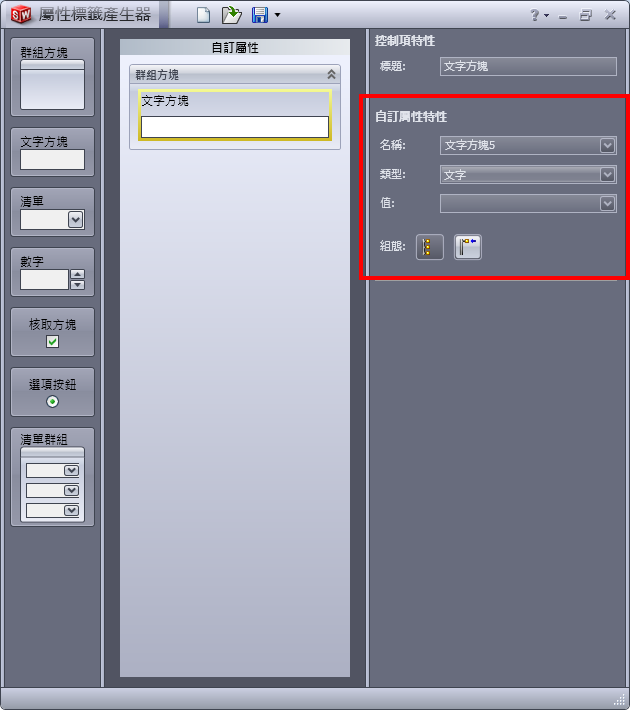

點擊文字方塊會顯示其內容

標題就是修改文字方塊的文字

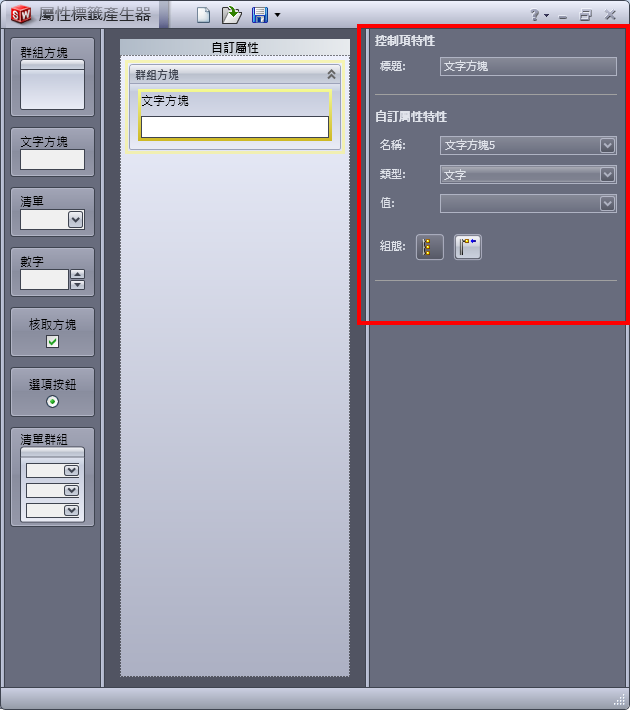

設定自訂屬性就是在自訂屬性特性中進行設定

設定完 - > 壓下儲存 (下面會告訴讀者要儲存在哪個位置設定較為麻煩所以放置
下方L1位置)

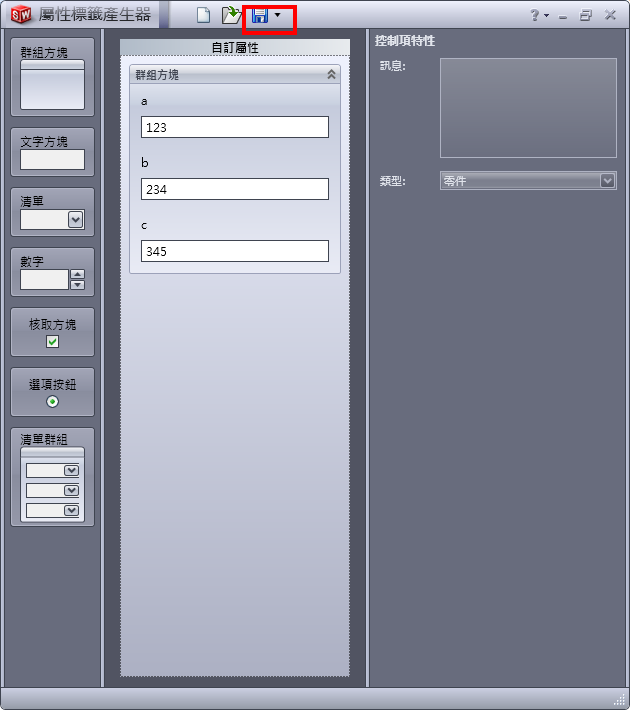

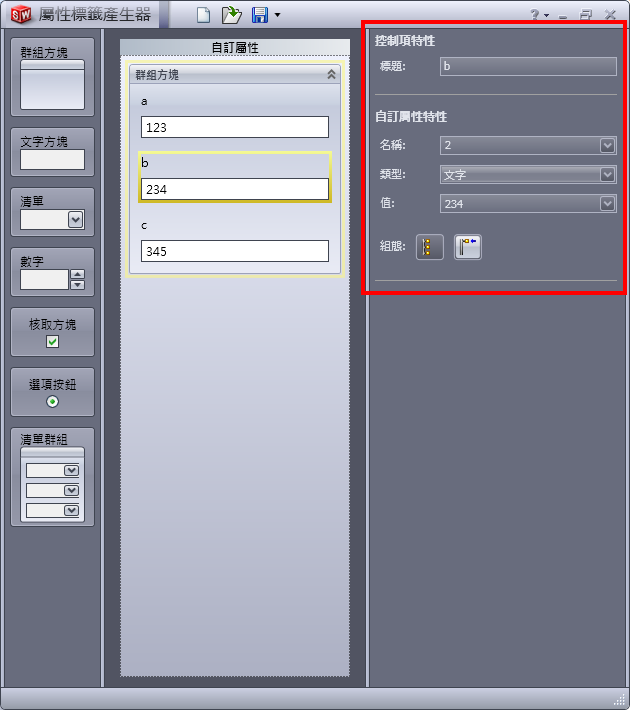

舉例我們進行以下設定 - > 設定完後進行儲存

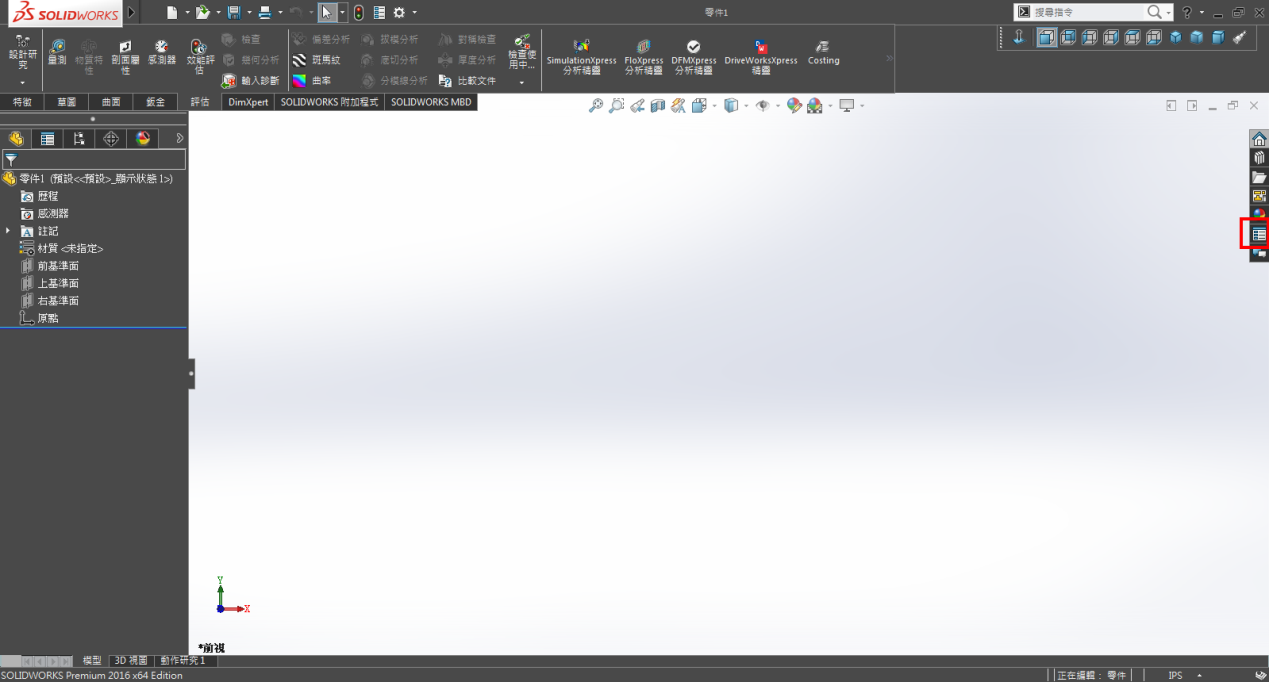

開啟圖面檔案 - > 點選視窗右邊的自訂屬性

L1

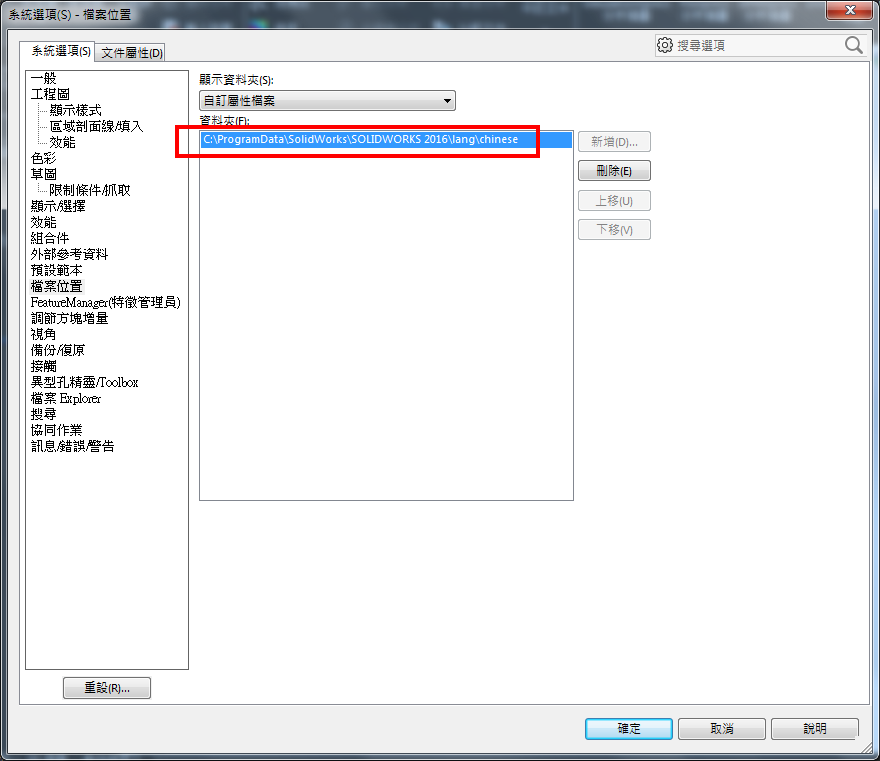

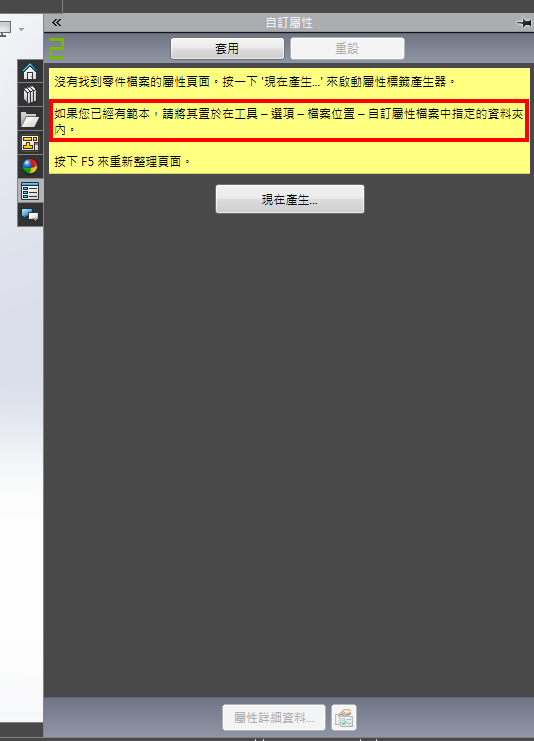

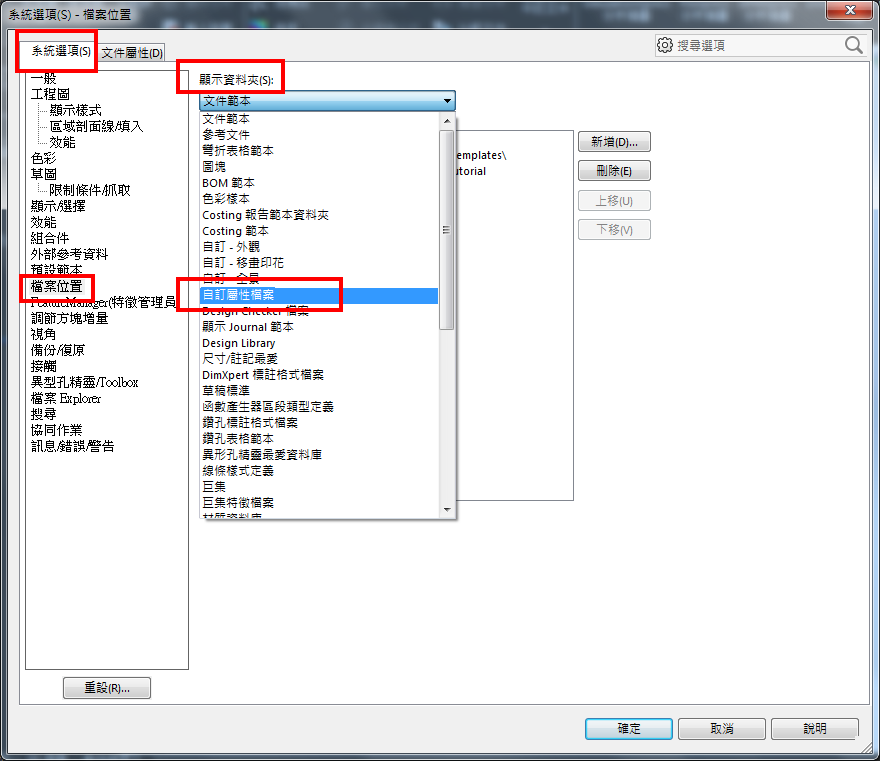

將檔案儲存在 : 工具 - > 選項 - > 檔案位置 - > 自訂屬性檔案中指定的資料夾內

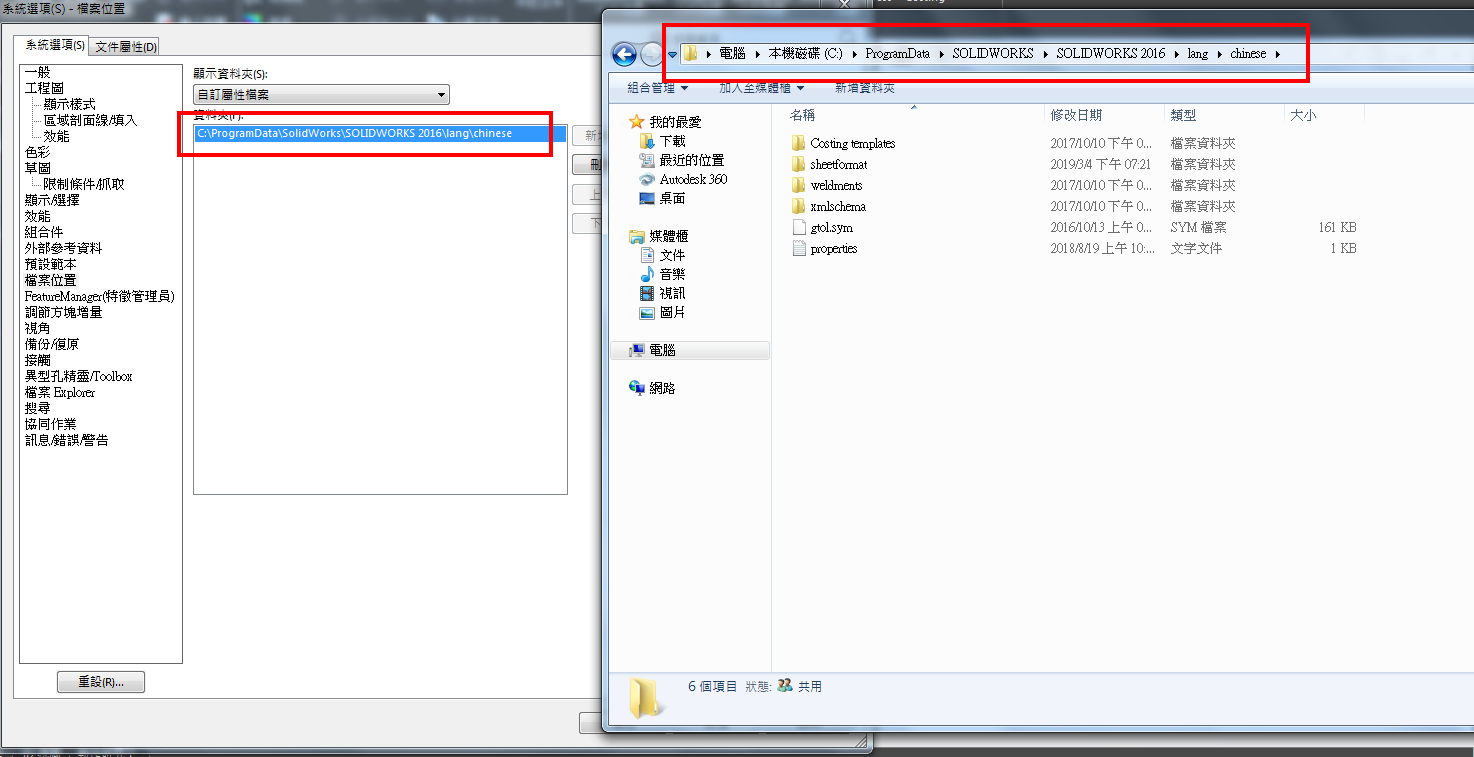

要把屬性標籤產生器儲存的檔案放在以下資料夾中

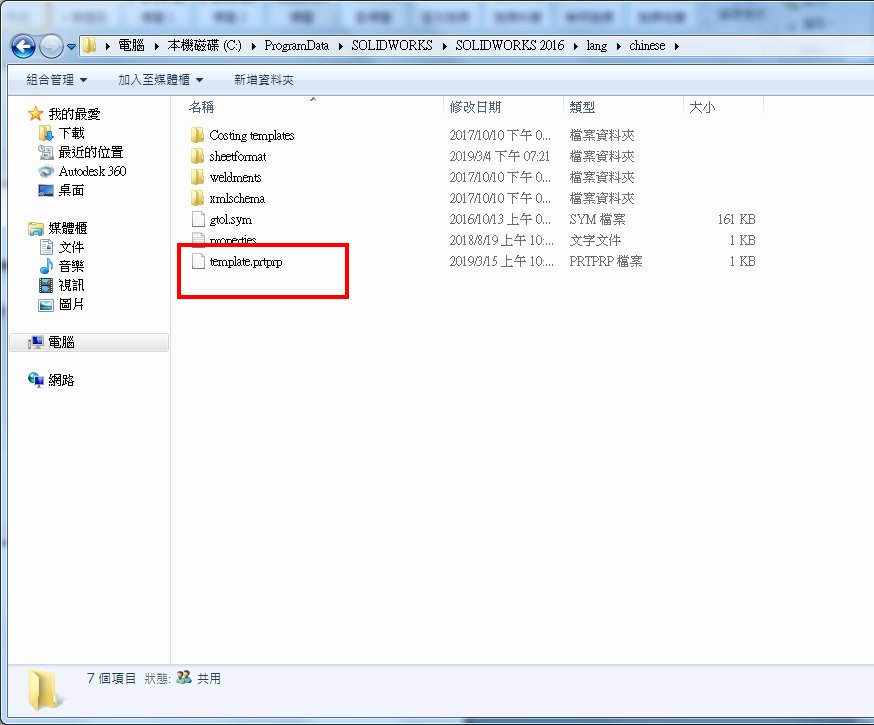

要把檔案放在此對應之資料夾中

把檔案放上去

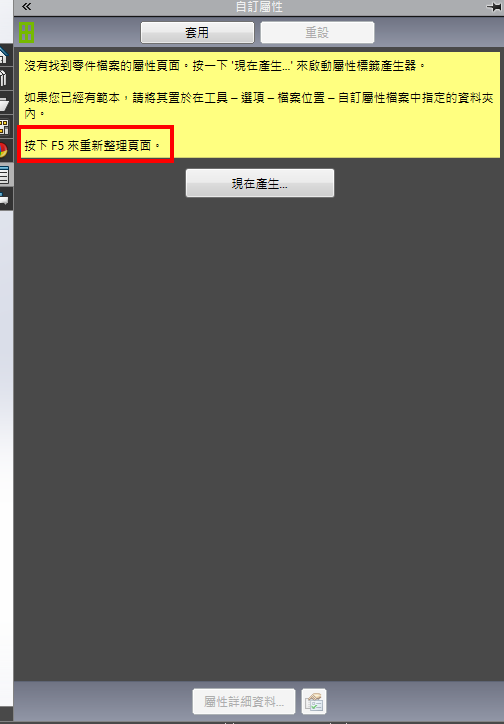

按下F5重新整理

按下F5後就完成了

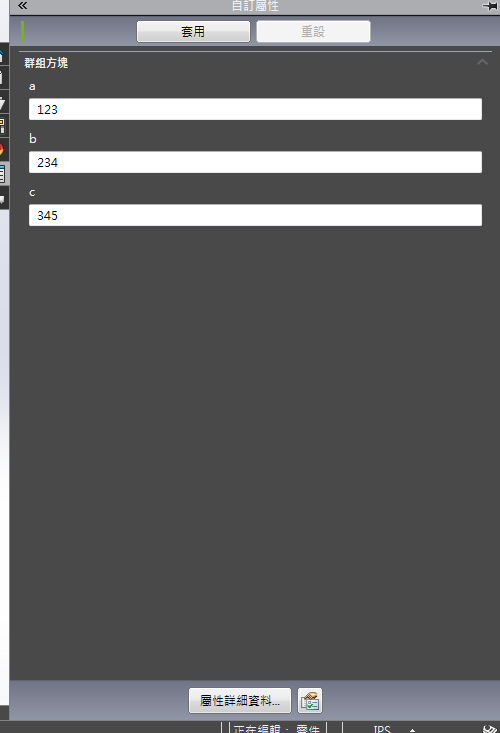

只要按下套用就可以直接把自訂好的屬性直接放到圖面裡了
