我們在 “ SolidWorks教學 - 螺紋與裝飾螺紋-功能 “ 這一篇當中已經說明了裝飾螺紋線的基本設定及大概的使用方式
SolidWorks教學 - 螺紋與裝飾螺紋-功能，以下網址 :
而我們在這一篇則是針對在工作時真正會快速使用的功能，也許大家有發現也
都是這樣使用，也有可能沒發現
都是這樣使用，也有可能沒發現

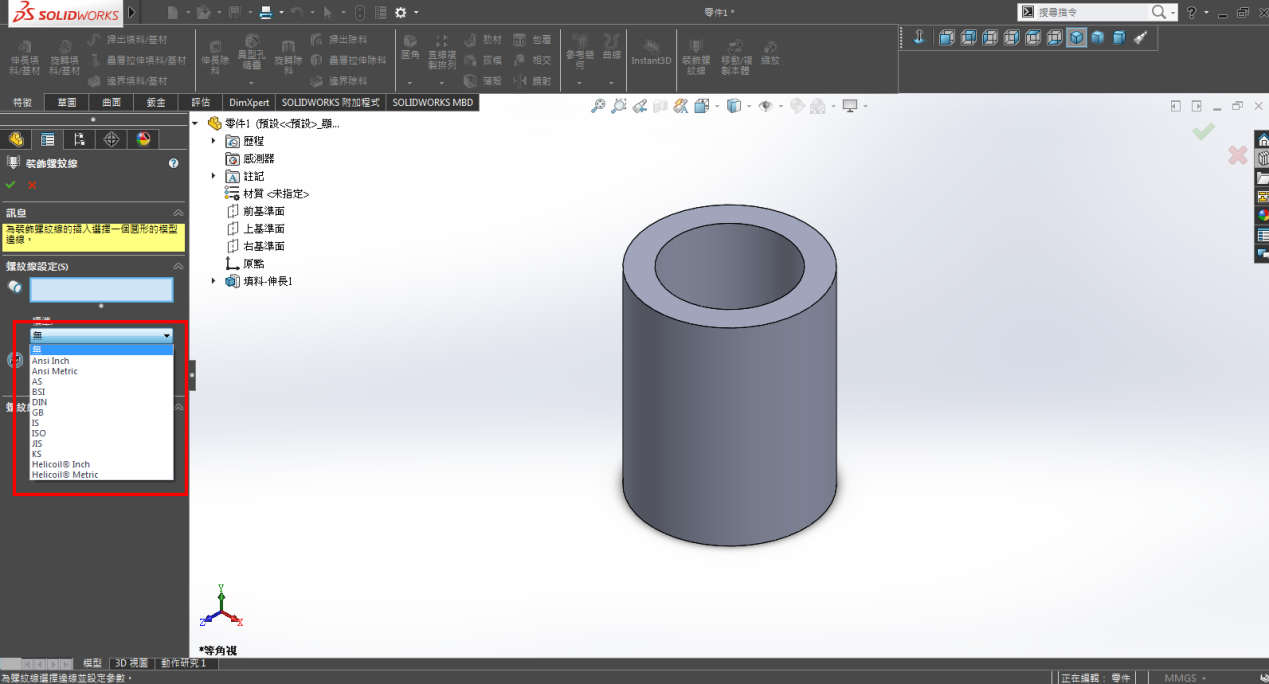

我們大部分使用此功能的時候，都會發現標準(紅色框框中)的選項不知道該選擇
哪一個，或者是選擇了卻又找不到要使用的尺寸
我在使用此功能的時候基本上我都直接選擇 ” 無 ”
為麼要使用 ” 無 ” 呢，這個選項也未必沒有限制，我們就舉個例子

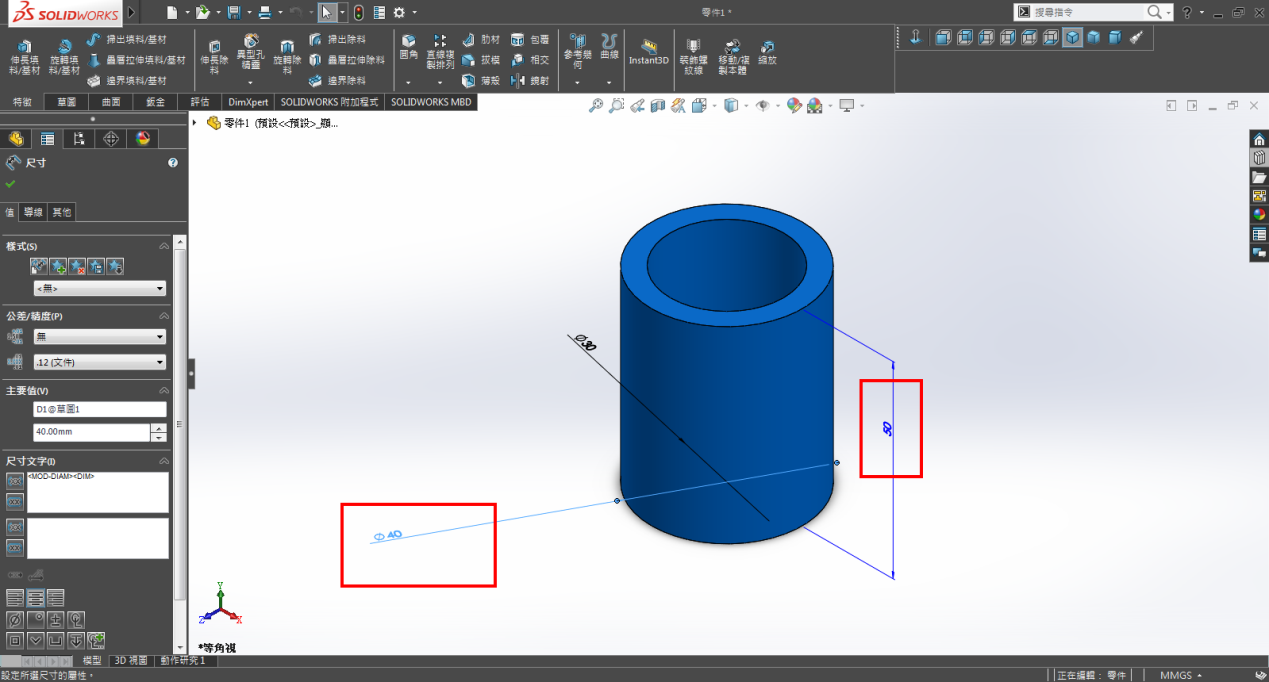

外徑40 高50

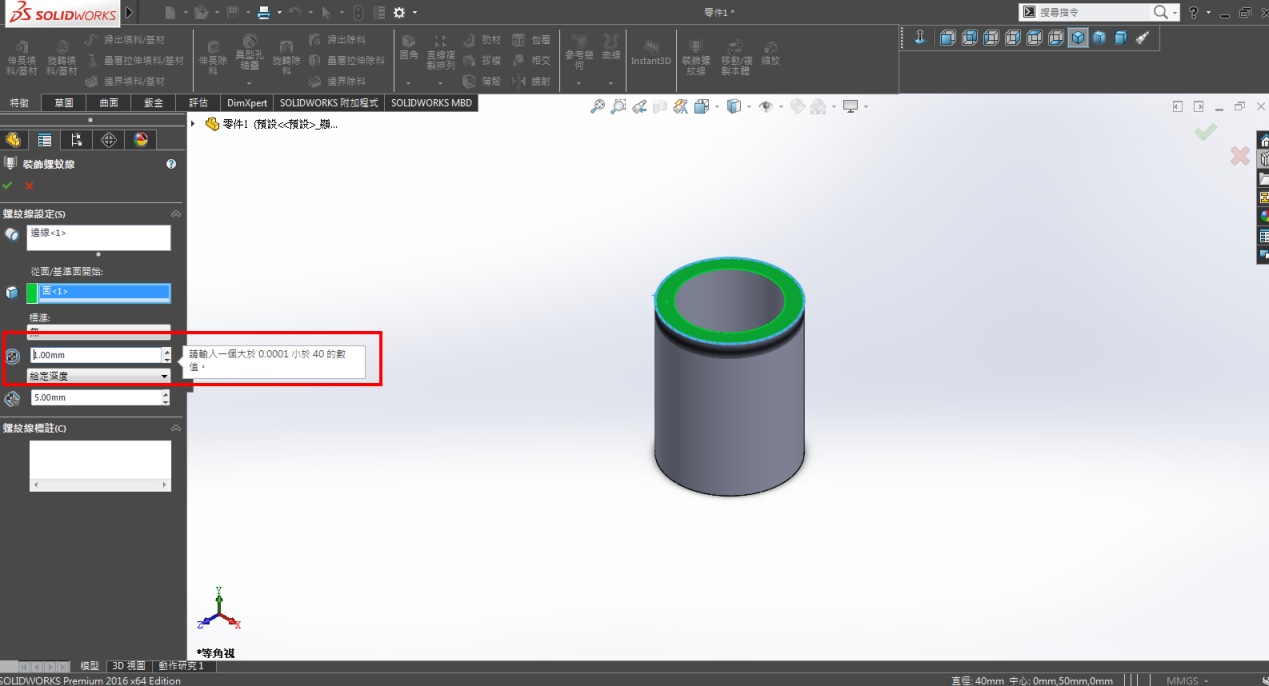

在設定的時候寬度超過限制就會顯示
最後有一個最好用也是最重要的功能設定就是螺紋線標註

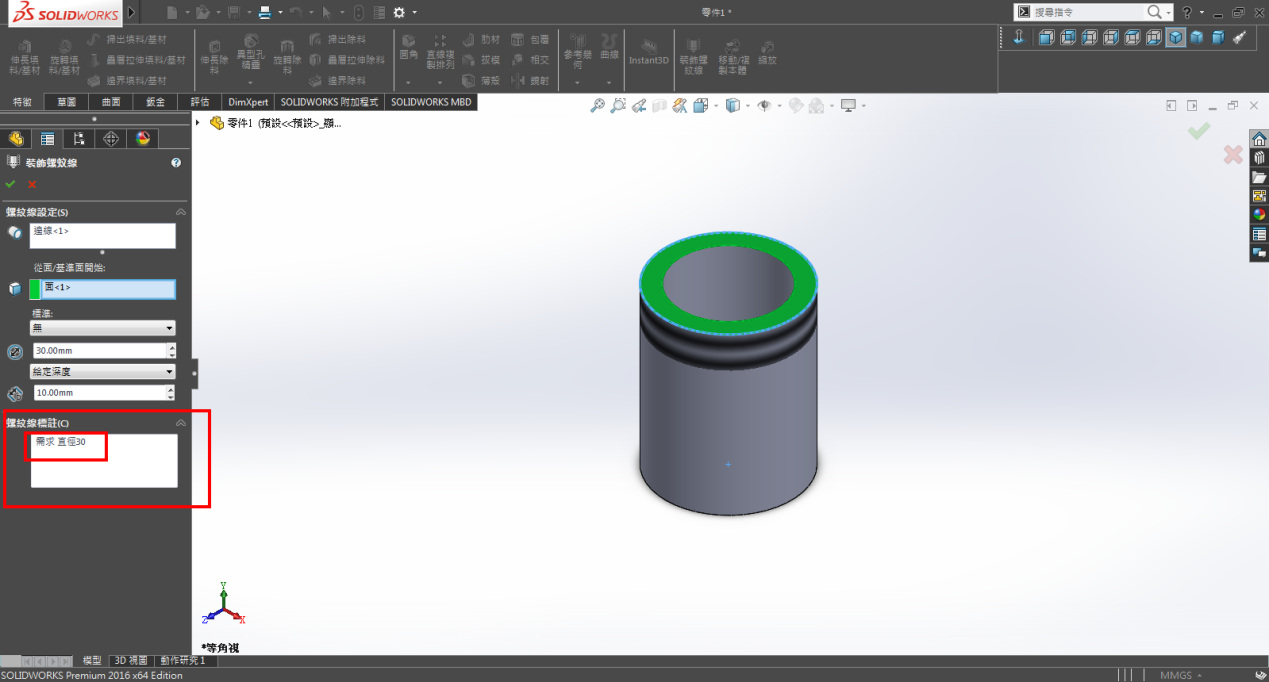

舉例 : 我們在此處打上 ” 需求 直徑30 ” ，按下確定鍵

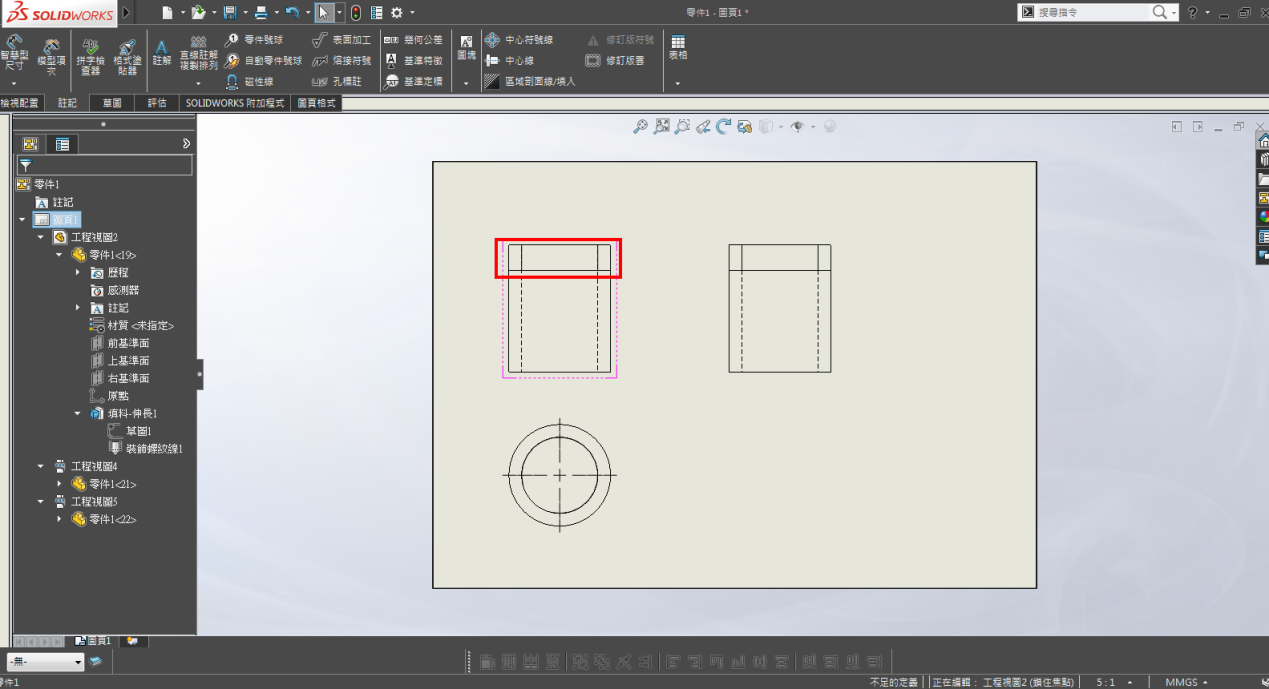

我們到工程圖來看，紅色框框的地方就是裝飾螺紋線

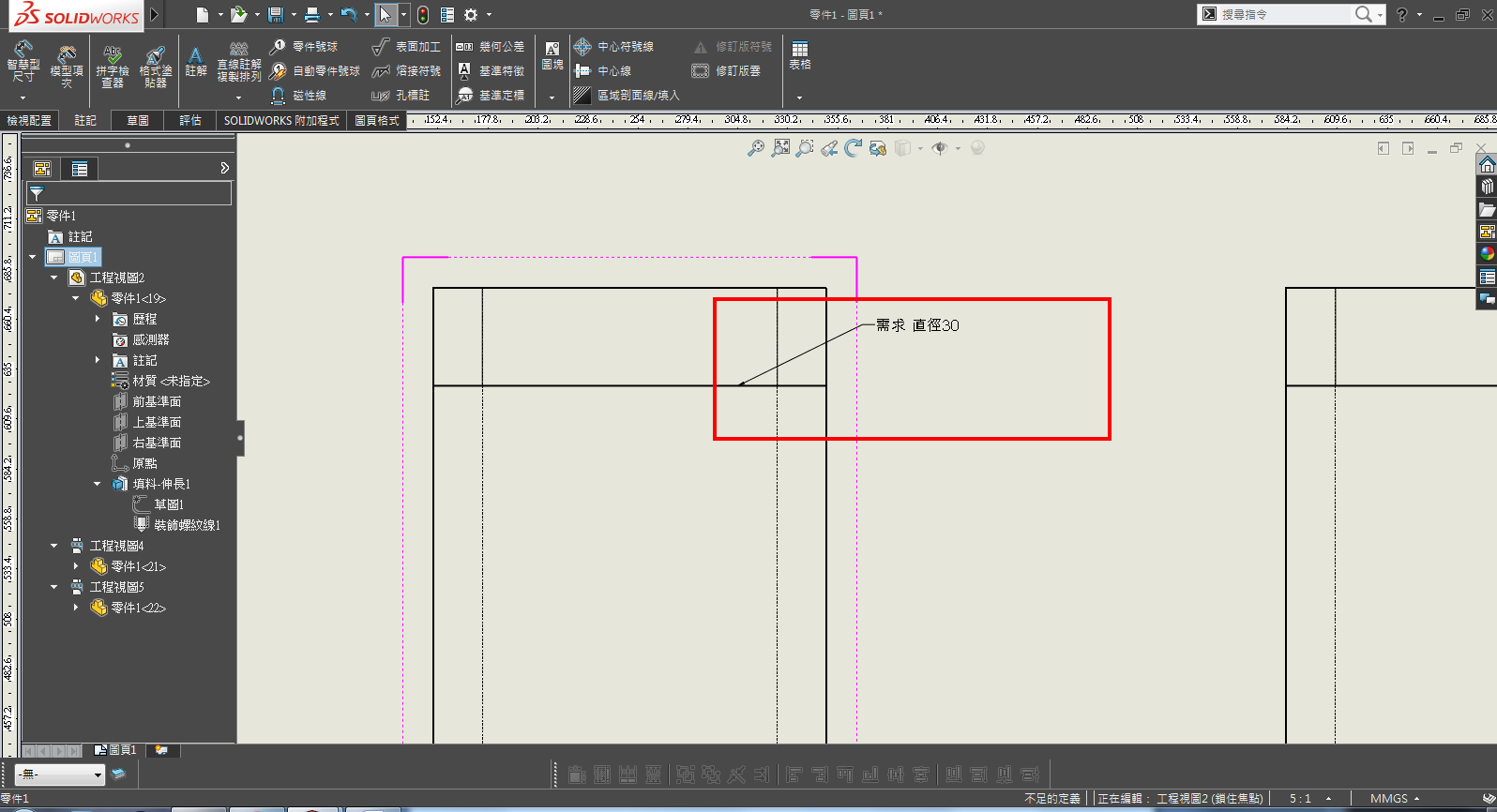

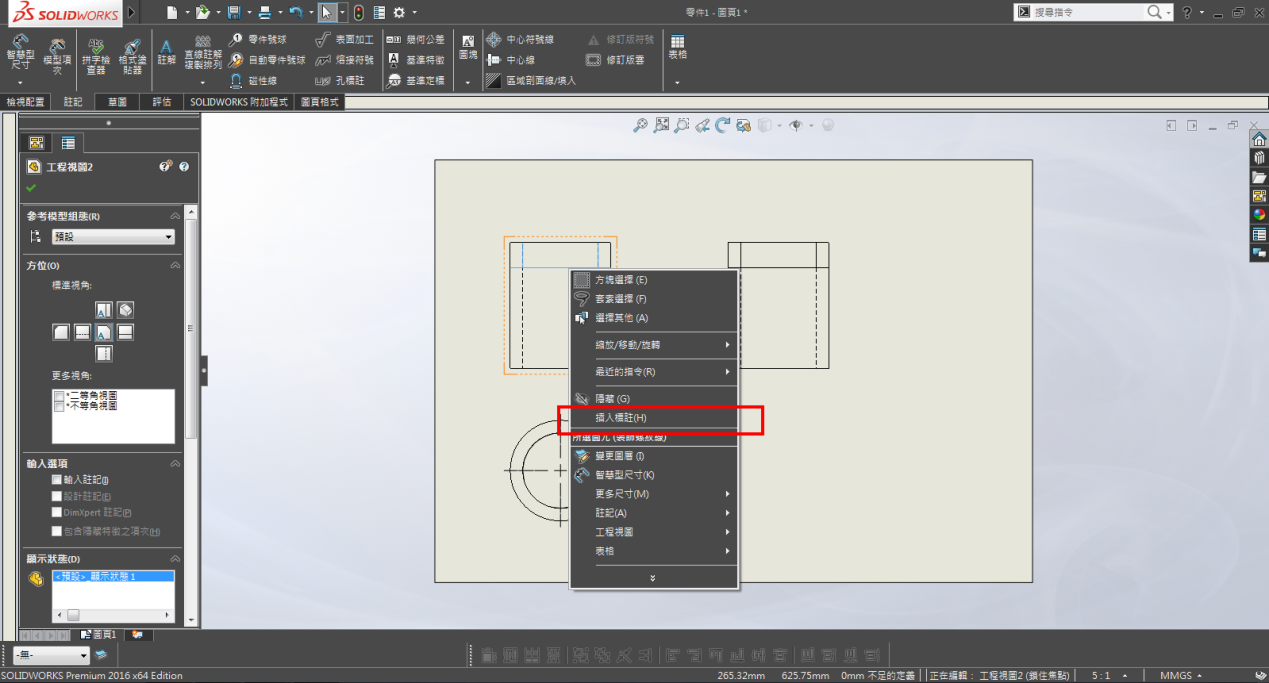

在藍線上面選擇右鍵 - > 插入標註
就會顯示出在零件圖設定的 “需求 直徑30”了
注意 : 如果沒有在螺紋線標註打上文字的話，在工程圖時也就無法做插入標註的
動作了
 |  |
